CIRCUITOS DE CONTROL DEL CONVERTIDOR DEL MICROPROCESADOR MC34063ACD STMICROELECTRONICS DC/DC DEL CIRCUITO INTEGRADO
Detalle rápido:
Circuitos de control del convertidor de DC/DC
Descripción:
La serie de MC34063A/E es un circuito de control monolítico que entrega las funciones principales para convertir del voltaje de DC/DC.
El dispositivo contiene una referencia compensada temperatura interna, un comparador, un oscilador controlado del ciclo de trabajo con un circuito actual activo del límite, un conductor y un interruptor de salida de gran intensidad.
El voltaje de salida es dos resistores externos directos ajustables con una exactitud de la referencia del 2%. Empleando un número mínimo de componentes externos la serie de los dispositivos de MC34063A/E se diseña para los usos descender, elevadores y voltageinverting.
Usos:
■Interruptor de salida actual superior a 1,5 A
■exactitud de la referencia del 2%
■Corriente quieta baja: 2,5 mA (tipo.)
■Funcionamiento a partir de 3 V a 40 V
■Operación de la frecuencia a 100 kilociclos
■Limitación actual activa
Especificaciones:
| Fichas técnicas | MC34063xx |

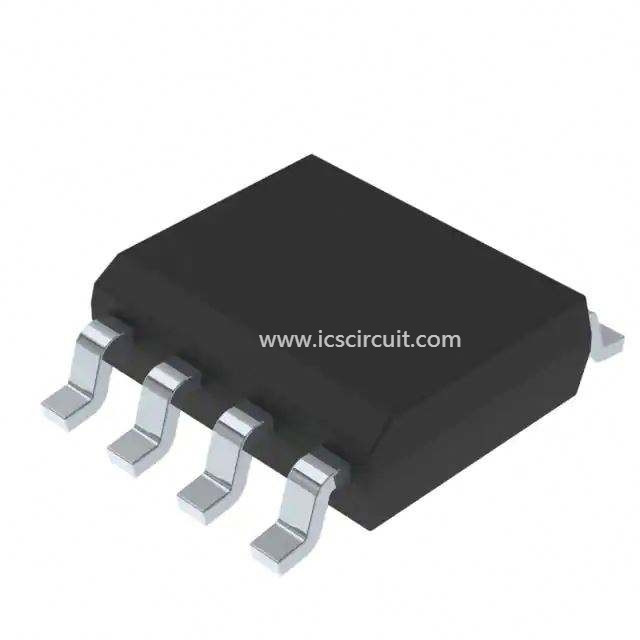

| Fotos del producto | 8-SOIC |
| Otros documentos relacionados | MC34063AC ven todas las especificaciones |
| Módulos de entrenamiento de producto | DC al libro de cocina de la conversión de DC |
Paquete estándar  |
2.500 |
| Categoría | Circuitos integrados (ICs) |
| Familia | PMIC - Reguladores de voltaje - recortes reguladores de DC DC |
| Serie | - |

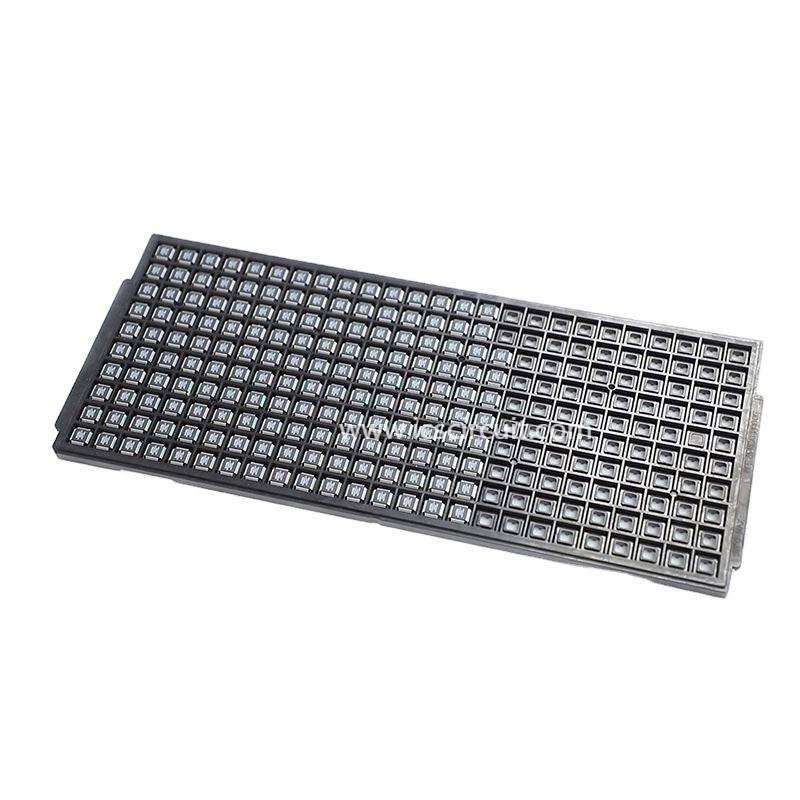

| Empaquetado | Cinta y carrete (TR) |
| Tipo | Descender (dólar), elevador (alza), invirtiendo |
| Tipo de la salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - salida | 1,25 V ~ 38 V |
| Voltaje - entrada | 3 V ~ 40 V |
| Tipo de PWM | - |
| Frecuencia - transferencia | 100kHz |
| Actual - salida | 1.5A |
| Rectificador síncrono | No |
| Temperatura de funcionamiento | 0°C ~ 70°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 8-SOIC (0,154", anchura de 3.90m m) |
| Paquete del dispositivo del proveedor | 8-SO |
| Otros nombres | 497-7850-2 MC34063ACD-TR-ND MC34063ACDTR |
