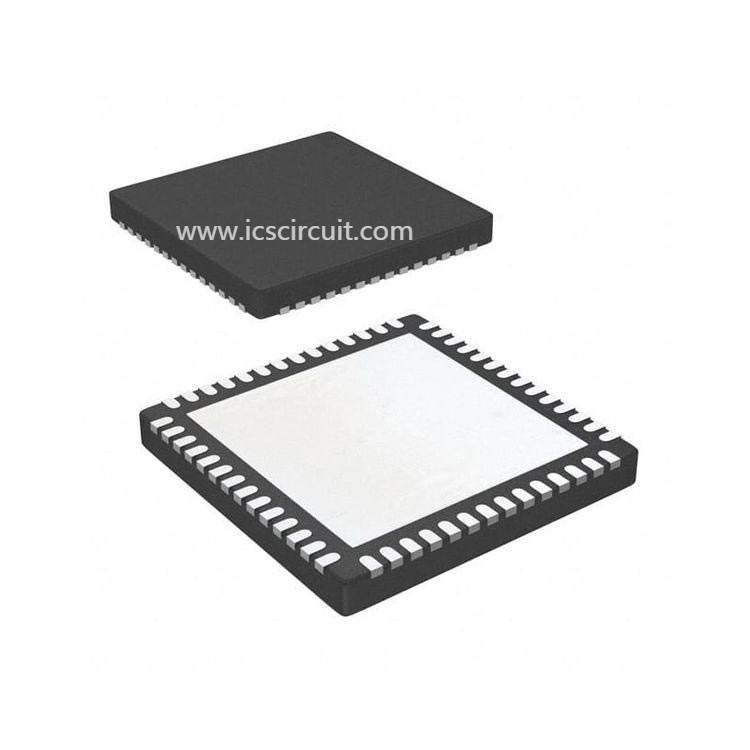

La exhibición de Epistar llevó al conductor ligero Circuit que 3V entró el TI TLC5954RTQT

Características para el TLC5954

• 48 canales de salida Constante-actuales del fregadero con control con./desc.
• Capacidad actual:
  • 34,9 mA para 32 canales
  • 24,4 mA 16Channels
• Ningún resistor externo para la configuración actual
• Control actual máximo (bujía métrica): 3 pedazos (8 pasos)
• Control de brillo global (porque) para cada grupo del color: 7 pedazos (128 pasos), tres grupos
• Voltaje de la Poder-fuente del LED: Hasta 10 V
• VCC = 3,0 V a 3,6 V
• Exactitud Constante-actual:
  • El = ±1% de canal a canal (tipo), los ±3% (máximos)
  • Dispositivo-a-dispositivo el = ±2% (tipo), los ±4% (máximos)
• Tasa de transferencia de los datos: 30 megaciclos
• Duración EN BLANCO del pulso: 40 ns (minuto)
• Detección abierta del LED (LOD)
• Detección del cortocircuito del LED

• Modo economizador (PSM): 7-µA consumo, recuperación de alta velocidad
• El cierre del Undervoltage fija datos del defecto
• El cambiar retrasado minimiza la avalancha actual
• Temperatura de funcionamiento: – 40°C a +85°C

Descripción para el TLC5954

El TLC5954 es 48 un canal, conductor constante-actual del fregadero LED. Cada canal puede ser dado vuelta con./desc. escribiendo datos a un registro interno. Los canales de salida (OUTX) se agrupan en tres grupos de 16 canales. Cada grupo de canal (R, G, y B) tiene una función global del control de brillo de 128 pasos (porque). El valor actual máximo de los 48 canales se puede fijar con una función actual máxima del control de 8 pasos (bujía métrica). El dispositivo tiene dos banderas de error: Detección abierta del LED (LOD) y detección del cortocircuito del LED. Las banderas de error se pueden leer vía un puerto de la interfaz en serie. El dispositivo también tiene un modo economizador que fije el consumo actual total al µA 7 (tipo) cuando todas las salidas están apagadas.
