CHIP CI PROGRAMABLE XCS20XL-4TQ144C - XILINX - ESPARTANO Y FAMILIAS DE SPARTAN-XL FPGA
| Alta luz: |
circuitos integrados del ic,chips CI programables |
||
|---|---|---|---|
Detalle rápido:
Familias espartanos y del Espartano-XL FPGA
Descripción:
El Spartan® y las familias del Espartano-XL FPGA son una solución en grandes cantidades de FPGA de la producción que entrega todos los requisitos dominantes para el reemplazo de ASIC hasta 40.000 puertas.
Estos requisitos incluyen el alto rendimiento, el en-microprocesador RAM, las soluciones de la base y los precios que, en grandes cantidades, el acercamiento y en muchos casos es equivalente enmascarar los dispositivos programados de ASIC.
Aerodinamizando el sistema espartano de la característica de la serie, las tecnologías de proceso avanzadas leveraging y centrarse en la gestión costada total, la serie espartano entrega las características dominantes requeridas por ASIC y otros usuarios en grandes cantidades de la lógica mientras que evita el coste inicial, los ciclos de desarrollo largos y el riesgo inherente de convencional.
Usos:
• Primer reemplazo FPGA de ASIC para la producción en grandes cantidades con el en-microprocesador RAM
• Células hasta 1862 de la lógica de la densidad o 40.000 puertas del sistema
• Sistema aerodinamizado de la característica basado en la arquitectura XC4000
• Funcionamiento de sistema más allá de 80 megaciclos
• El sistema amplio de AllianceCORE y de LogiCORE™ predefinió las soluciones disponibles
• Reprogrammability ilimitado
• Bajo costo
• Características a nivel sistema
- Disponible en versiones 5V y 3.3V
- memoria de SelectRAM™ del En-microprocesador
- Completamente PCI obediente
- Capacidad completa del repaso para la verificación de programa y la observancia interna del nodo
- De alta velocidad dedicada llevan lógica
- Capacidad interna del autobús de 3 estados
- Ocho redes globales del reloj o de la señal de la bajo-posición oblicua
- Lógica compatible de la exploración del límite de IEEE 1149,1
- Paquetes plásticos del bajo costo disponibles en todas las densidades
- Compatibilidad de la huella en paquetes comunes
• Apoyado completamente por el sistema de desarrollo potente de las obras clásicas de Xilinx ISE®
- Trazado, colocación y encaminamiento completamente automáticos
Especificaciones:
| Fichas técnicas | Espartano y familias Espartano-XL |

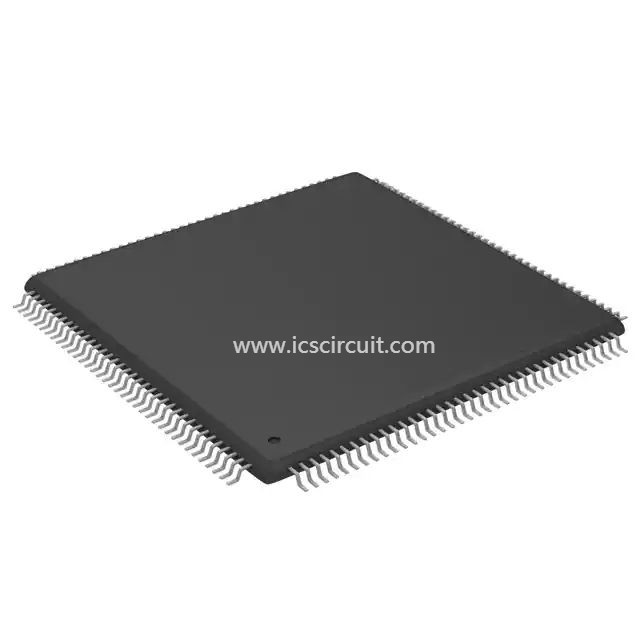

| Fotos del producto | 144-LQFP |
| Obsolescencia del PCN | Espartano, XC9500, CoolRunner 26/Oct/2011 |
| Paquete estándar | 60 |
| Categoría | Circuitos integrados (ICs) |
| Familia | Integrado - FPGAs (arsenal de puerta programable del campo) |
| Serie | SPARTAN®-XL |
| Número de laboratorios/CLBs | 400 |
| Número de elementos de lógica/de células | 950 |
| RAM Bits total | 12800 |
| Número de I /O | 113 |
| Número de puertas | 20000 |
| Voltaje - fuente | 3 V ~ 3,6 V |
| Montaje del tipo | Soporte superficial |
| Temperatura de funcionamiento | 0°C ~ 85°C |
| Paquete/caso | 144-LQFP |
| Paquete del dispositivo del proveedor | 144-TQFP (20x20) |
