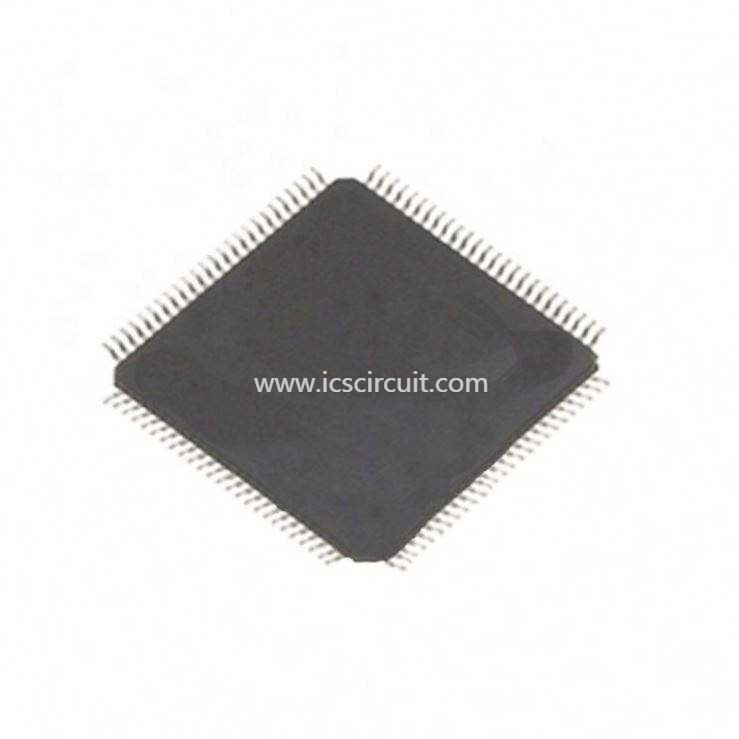

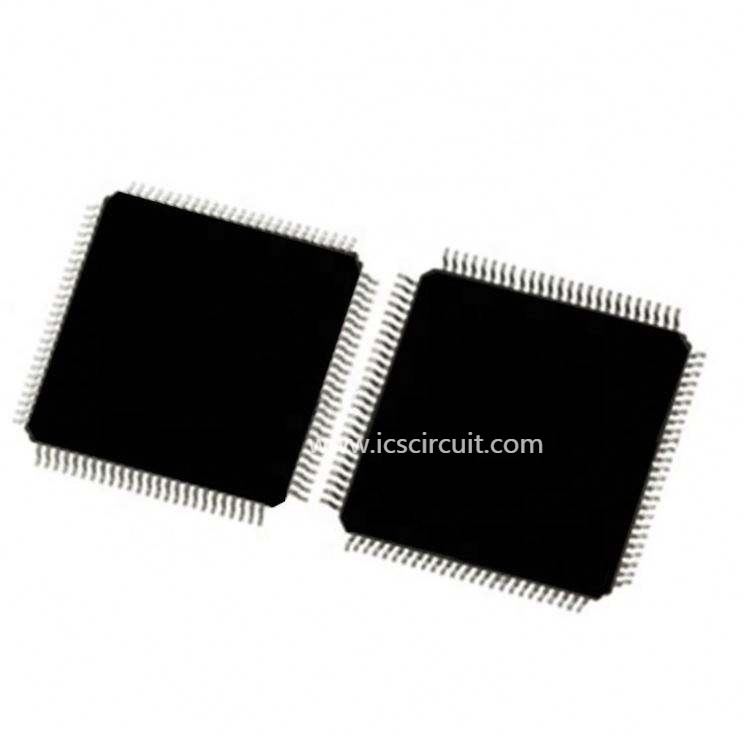

CHIPS CI S1D13503F00A200 - EPSON COMPANY DEL ORDENADOR - REGULADOR ICS DEL LCD
| Alta luz: |
microprocesadores del circuito integrado,chip CI del ordenador |
||
|---|---|---|---|
Detalle rápido:
Regulador ICs del LCD
Descripción:
La serie S1D13305 es un regulador IC que puede exhibir el texto y gráficos en el panel LCD.
La serie S1D13305 puede exhibir el texto y gráficos acodados, enrolla la exhibición en cualquier dirección y divide la exhibición en las pantallas múltiples.
La serie S1D13305 almacena el texto, códigos de carácter y datos de gráficos trazados una correspondencia de bits en memoria de almacenador intermediario externa de marco.
Las funciones de regulador de exhibición incluyen los datos de transferencia del microprocesador que controla a la memoria de almacenador intermediario, datos de la memoria de lectura, convirtiendo datos a los pixeles de la exhibición y generando las señales de temporización para la memoria de almacenador intermediario, panel LCD.
La serie S1D13305 tiene un generador de carácter interno con 160, 5 caracteres del pixel del × 7 en la ROM interna de la máscara.
Los generadores de carácter apoyan hasta 64, 8 caracteres del pixel del × 16 en el generador de carácter externo RAM y hasta 256, 8 caracteres del pixel del × 16 en la ROM externa del generador de carácter.
Usos:
• Texto, gráficos y texto/modos de visualización combinados de los gráficos
• Tres pantallas traslapadas en modo de gráficos
• Hasta 640 resolución de pantalla del panel LCD del pixel del × 256
• Control de cursor programable
• Movimiento en sentido vertical horizontal y vertical liso del todo o una parte de la exhibición
• 1/2-duty a la impulsión de 1/256-duty LCD
• Hasta 640 memoria de la resolución de pantalla del panel LCD del pixel del × 256
• 160, 5 caracteres del pixel del × 7 en la ROM máscara-programada interna del generador de carácter
• Hasta 64, 8 caracteres del pixel del × 16 en el generador de carácter externo RAM
• Hasta 256, 8 caracteres del pixel del × 16 en la ROM externa del generador de carácter
• 6800 y 8080 interfaces del microprocesador de la familia
• Corriente de funcionamiento de la energía baja consumption-3.5 mA
(VDD = 3.5V), 0,05 corrientes del recurso seguro del µA
• Paquete
Especificaciones:
| número de parte. | S1D13503F00A200 |
| Fabricante | Epson Company |
| capacidad de la fuente | 10000 |
| datecode | 10+ |
| paquete | TQFP |
| observación | acción nueva y original |
