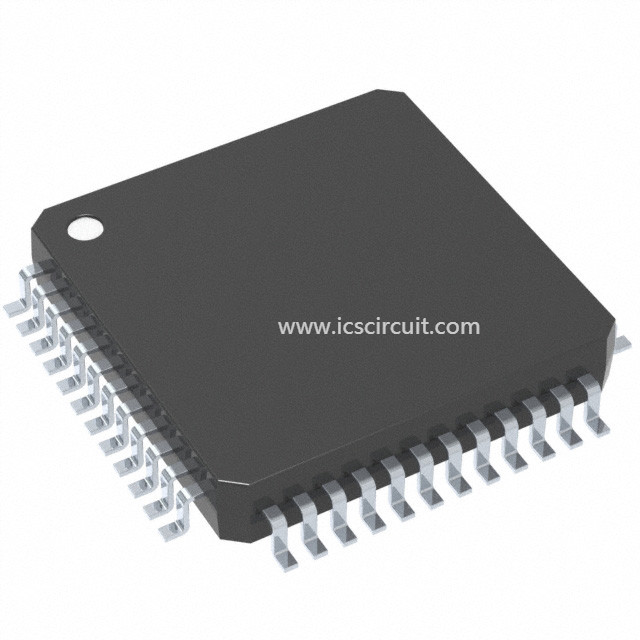

Microcontrolador del pedazo SAB80C166-S Cmos de la unidad 16 del microcontrolador de los módulos MCU

Detalle rápido:

Microcontrolador de 16 bits de alto rendimiento del Cmos

Descripción:

Los derivados de C167CR son derivados del alto rendimiento de la familia C166 de microcontroladores monopastilla completamente equipados del Cmos. Combinan el alto funcionamiento de la CPU (hasta 16,5 millones de instrucciones por segundas) con alta función periférica e IO-capacidades aumentadas. También proporcionan la generación de reloj vía PLL y los diversos módulos de la memoria del en-microprocesador tales como ROM del programa, RAM interno, y extensión RAM.

Usos:

• CPU de 16 bits del alto rendimiento con la tubería 4-Stage

– 80/60 duración de ciclo de instrucción del ns en el reloj de la CPU de 25/33 megaciclo

– 400/303 multiplicación del ns (16 pedazos) del × 16, 800/606 división del ns (32/16 pedazos)

– Instalaciones boleanas aumentadas de la manipulación mordida

– Instrucciones adicionales de apoyar HLL y los sistemas operativos

– Diseño basado en los registros con los bancos de registro variables múltiples

– Ayuda de la transferencia de contexto del Solo-ciclo

– Área del registro de la función especial del En-microprocesador de 1024 bytes

• sistema de interrupción 16-Priority-Level con 56 fuentes, frecuencia de muestreo abajo a 40/30 ns

• Instalaciones Interrupción-conducidas 8-canal de la transferencia de datos del Solo-ciclo vía

Regulador del acontecimiento periférico (CPE)

• Generación de reloj vía el en-microprocesador PLL (factores 1:1.5/2/2.5/3/4/5), vía prescaler o vía entrada de reloj directa

• Módulos de la memoria del En-microprocesador

– En-microprocesador RAM interno (IRAM) de 2 kilobytes

– Extensión RAM (XRAM) del En-microprocesador de 2 kilobytes

– 128/32 ROM de la máscara del En-microprocesador de los kilobytes

• Módulos periféricos del En-microprocesador

– convertidor del A/D del pedazo 16-Channel 10 con tiempo programable de la conversión abajo a 7,8 µs

– La captura dos 16-Channel/compara unidades

– unidad de 4-Channel PWM

– Dos unidades de fines generales multifuncionales del contador de tiempo con 5 contadores de tiempo

– Dos canales seriales (síncronos/asincrónicos y Alto-Velocidad-síncronos)

– El En-microprocesador PUEDE interconectar (el Rev. 2.0B activo) con 15 objetos del mensaje

(PODER llena/PODER básica)

• Espacio de dirección externo de hasta 16 MBYTEs para el código y los datos

– Características externas programables del autobús para diversas gamas de dirección

– La dirección/los datos externos multiplexados o demultiplexados ómnibus con anchura de 8 bits o de 16 bits del ómnibus de datos

– Cinco señales Microprocesador-selectas programables

– Lleve a cabo y Control-reconozca la ayuda del arbitraje del autobús

• Modos de la marcha lenta y del poder abajo

• Reloj de vigilancia y perro guardián programables del oscilador

• Hasta 111 líneas de fines generales de la entrada-salida, en parte con los umbrales y la histéresis entrados a elección

• Apoyado por una amplia gama de herramientas de desarrollo como compiladores C,

Paquetes del macroensamblador, emuladores, Comités de Evaluación, HLL-depuraciones, simuladores, desensambladores del analizador de lógica, tableros programados

• Cargador de arranque del En-microprocesador

• paquete de 144-Pin MQFP

• 176-Pin BGA Package1
