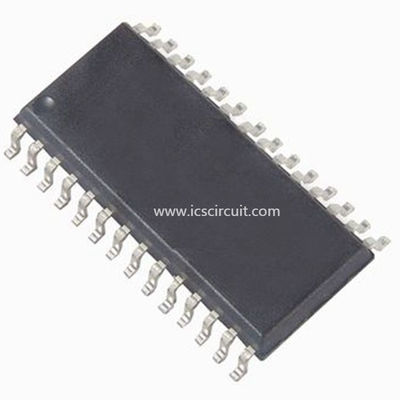

M41ST87WMX6 1280 (160 X8) supervisor mordido de Rtc serial seguro y de Nvram con apisuenan

M41ST87WMX6 - STMICROELECTRONICS - 5,0, 3,3, O 3.0V, (160 X8) SUPERVISOR MORDIDO 1280 del RTC SERIAL SEGURO Y de NVRAM CON APISUENAN

Detalle rápido:

5,0, 3,3, o 3.0V, pedazo 1280 (160 x8) supervisor serial seguro del RTC y de NVRAM con la detección del pisón


Descripción:

El M41ST87Y/W TIMEKEEPER®/Controller serial SRAM es un pedazo de la energía baja 1280, Cmos estático SRAM organizado como 160 bytes por 8 pedazos. Un oscilador incorporado de 32,768 kilociclos (cristal-controlado interno) y 8 bytes de SRAM (véase el cuadro 7., la página 25) se utilizan para la función del reloj/del calendario y se configuran en formato del decimal codificado en binario (BCD).
Los 11 bytes adicionales de RAM proporcionan la calibración, la situación/el control de las funciones de la alarma, del perro guardián, del pisón, y de onda cuadrada. 8 bytes de la ROM y finalmente 128 bytes del usuario RAM también se proporcionan. Las direcciones y los datos se transfieren en serie vía dos una línea, interfaz bidireccional de I2C. El registro de dirección incorporado se incrementa automáticamente después de cada uno PARA ESCRIBIR o PARA LEER byte de datos. El M41ST87Y/W tiene un circuito incorporado del sentido del poder que detecte apagones y automáticamente los interruptores a la fuente de batería cuando ocurre un apagón. La energía necesaria para sostener las operaciones de SRAM y de reloj se puede suministrar por una pequeña fuente del buttoncell del litio cuando ocurre un apagón.
Las funciones disponibles para el usuario incluyen un reloj/un calendario permanente, de hora, interrupciones de la alarma, la detección del pisón, el reloj de vigilancia, y la salida programable de la onda cuadrada. Otras características incluyen a Poder-en reset así como dos entradas debounced adicionales (RSTIN1 y RSTIN2) que pueden también generar un reset de la salida (RST). Las ocho ubicaciones de la dirección del reloj contienen el siglo, el año, el mes, la fecha, el día, la hora, el minuto, el segundo y los décimos/los centésimo de un segundo en 24 horas de formato del BCD. Las correcciones por 28, 29 (año bisiesto), 30 y 31 meses del día se hacen automáticamente.


Usos:

■5,0, 3,3, O VOLTAJE de FUNCIONAMIENTO 3.0V
■La INTERFAZ EN SERIE APOYA el AUTOBÚS de I2C (400kHz)
■SUPERVISOR DE NVRAM PARA LPSRAM EXTERNO
■2,5 al VOLTAJE de FUNCIONAMIENTO del OSCILADOR 5.5V
■AUTOMÁTICO INTERRUPTOR-SOBRE Y NO REELEGIR COMO CANDIDATO EL CONJUNTO DE CIRCUITOS
■LA OPCIÓN DEL PODER-FRACASO NO REELIGE COMO CANDIDATO VOLTAJES
– M41ST87Y:
VCC = 4,75 a 5.5V;
Pedazo de THS = ‘1": 4.50V ≤ 4.75V del ≤ VPFD
VCC = 4,5 a 5.5V;
Pedazo de THS = ‘0": 4.20V ≤ 4.50V del ≤ VPFD
– M41ST87W:
VCC = 3,0 a 3.6V;
Pedazo de THS = ‘1": 2.8V ≤ 3.0V del ≤ VPFD
VCC = 2,7 a 3.6V;
Pedazo de THS = ‘0": 2.55V ≤ 2.70V del ≤ VPFD
■DOS COMPARADORES INDEPENDIENTES del PODER-FRACASO (REFERENCIA 1.25V)
■CONTADORES PARA TENTHS/HUNDREDTHS DE LOS SEGUNDOS, SEGUNDOS, MINUTOS,
HORAS, DÍA, FECHA, MES, AÑO, Y SIGLO
■128 BYTES DE RAM DE FINES GENERALES
■FUNCIÓN PROGRAMABLE DE LA ALARMA Y DE LA INTERRUPCIÓN (VÁLIDA INCLUSO DURANTE MODO DEL RESPALDO DE BATERÍA)
■RELOJ DE VIGILANCIA PROGRAMABLE
■NÚMERO DE SERIE ELECTRÓNICO ÚNICO (8-BYTE)
■la FRECUENCIA 32kHz HIZO SALIR DISPONIBLE SOBRE POWER-ON
■EL MICROPROCESADOR POWER-ON REAJUSTÓ
■BANDERA BAJA DE LA BATERÍA
■CORRIENTE ULTRABAJA de la FUENTE de BATERÍA de 500nA (TIPO)


Especificaciones:
