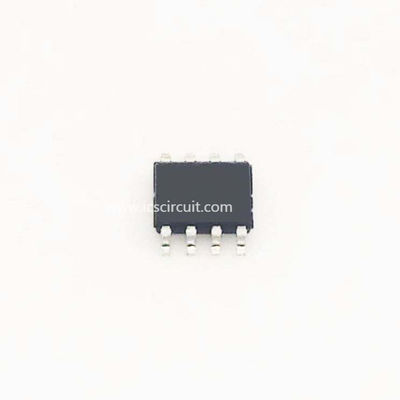

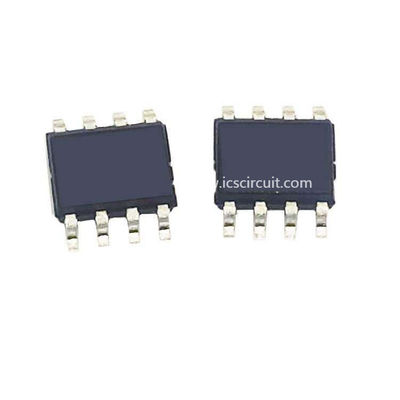

Memoria serial los 4m de SPI del microprocesador de memoria Flash de IC AT25F4096W-10SU-2.7

CHIP CI AT25F4096W-10SU-2.7 - ATMEL CORPORATION - MEMORIA SERIAL los 4M de MEMORIA FLASH de SPI


Detalle rápido:
MEMORIA SERIAL los 4M de SPI
Descripción:
El AT25F4096 proporciona 4.194.304 pedazos de memoria Flash reprogramable serial organizada como 524.288 palabras de 8 pedazos cada uno. El dispositivo se optimiza para el uso en muchos usos industriales y comerciales donde está esencial la operación de baja potencia y de baja tensión. El AT25F4096 está disponible en un paquete de la ventaja EIAJ SOIC del ahorro de espacio 8.
Usos:
• Interfaz periférico serial (SPI) compatible
• Apoya los modos 0 (0,0) y 3 de SPI (1,1)
– La ficha técnica describe la operación del modo 0
• Tarifa de reloj de 20 megaciclos
• Modo de página del modo de byte y de 256 bytes para las operaciones del programa
• Arquitectura del sector:
– Ocho sectores con 64K los bytes cada uno (los 4M)
– 256 páginas por sector
• Modo de la identificación de producto
• Operación de baja tensión
– 2,7 (VCC = 2.7V a 3.6V)
• El sector escribe la protección
– Proteja 1/8, 1/4, el 1/2 o el arsenal entero
• Pin de la protección de escritura (WP) y escribir las instrucciones de la neutralización para el hardware y la protección de datos del software
• ciclo de programa Uno mismo-sincronizado (30 µs/Byte típicos)
• ciclo Uno mismo-sincronizado del borrado del sector (1 segundo/sector típico)
• Solo ciclo que reprograma (borrado y programa) para el registro de la situación
• Alta confiabilidad
– Resistencia: 10.000 escriba los ciclos típicos
• 8 ventaja EIAJ SOIC
Especificaciones:
