LM4050AIM3-2.5 - TEXAS INSTRUMENTS - REFERENCIA DEL VOLTAJE DE LA DESVIACIÓN DE LA MICROFUERZA DE LA PRECISIÓN
| Alta luz: | circuito llevado poder del conductor,conductor llevado ic de la matriz | ||
|---|---|---|---|
Detalle rápido:
Referencia del voltaje de la desviación de la microfuerza de la precisión
Descripción:
El ideal para los usos críticos del espacio, la referencia de voltaje de precisión LM4050 está disponible en (3 milímetros x1.3 milímetro) el paquete sub-miniatura del superficie-soporte SOT-23. El diseño de LM4050 elimina la necesidad de un condensador estabilizador externo mientras que asegura estabilidad con cualquier carga capacitiva, así haciendo el LM4050 fácil de utilizar. Fomente la reducción de esfuerzo del diseño es la disponibilidad de varios voltajes de avería reversos fijos: 2.048V, 2.500V, 4.096V, 5.000V, 8.192V, y 10.000V. Los aumentos actuales mínimos de funcionamiento a partir del µA el 60 para el LM4050-2.0 al µA 100 para el LM4050-10.0. Todas las versiones tienen una corriente de funcionamiento máxima de 15 mA.
El LM4050 utiliza el fusible y zener-zap el ajuste reverso del voltaje de avería durante clase de la oblea para asegurarse de que las piezas primeras tienen una exactitud de mejor el de ±0.1% (un grado) en 25˚C.
Corrección de la curvatura de la deriva de la temperatura de la referencia de Bandgap e impedancia dinámica baja asegurar exactitud reversa estable del voltaje de avería sobre una amplia gama de temperaturas y de corrientes de funcionamiento.
Todos los grados y opciones del voltaje del LM4050 están disponibles en una gama de temperaturas industrial (−40˚C y +85˚C) y una gama de temperaturas extendida (−40˚C y +125˚C).
Usos:
pequeños paquetes de n: SOT-23
ningún condensador de la salida de n requirió
n tolera cargas capacitivas
n fijó voltajes de avería reversos de 2.048V, 2.500V,
4.096V, 5.000V, 8.192V, y 10.000V
Especificaciones:
| Fichas técnicas | LM4050 |

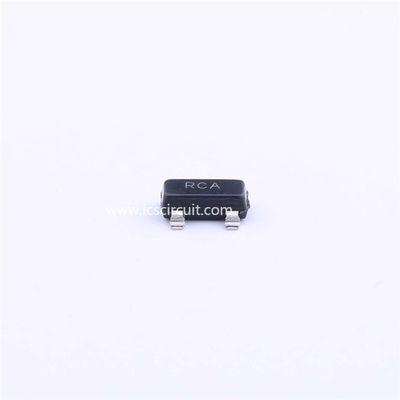

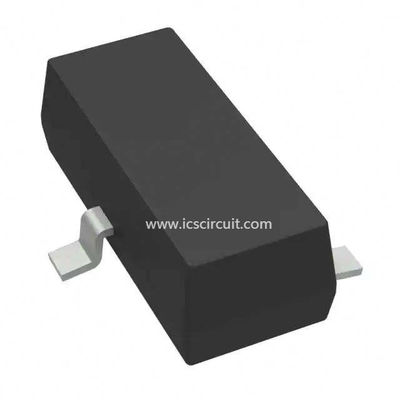

| Fotos del producto | SOT-23 |
| Módulos de entrenamiento de producto | Selección de referencias del voltaje |
| Diseño/especificación del PCN | Enlace 14/May/2013 del alambre del Cu |
| Paquete estándar | 1 |
| Categoría | Circuitos integrados (ICs) |
| Familia | PMIC - Referencia del voltaje |
| Serie | - |
| Empaquetado | Corte la cinta (los CT) |
| Tipo de referencia | Desviación, precisión |
| Voltaje - salida | 2.5V |
| Tolerancia | el ±0.1% |
| Coeficiente de temperatura | 50ppm/°C |
| Voltaje - entrada | - |
| Número de canales | 1 |
| Actual - cátodo | 60µA |
| Actual - quieto | - |
| Actual - salida | 15mA |
| Temperatura de funcionamiento | -40°C ~ 85°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | TO-236-3, SC-59, SOT-23-3 |
| Paquete del dispositivo del proveedor | SOT-23-3 |
| Otros nombres | LM4050AIM3-2.5CT |
