LM2717MT/NOPB - SEMICONDUCTOR NACIONAL - CONVERTIDOR DESCENDER DUAL DE DC/DC
| Alta luz: | conductor llevado ic de la matriz,conductor llevado off-line ic | ||
|---|---|---|---|
Detalle rápido:
Convertidor descender dual de DC/DC
Descripción:
El LM2717 se compone de dos convertidores (descender) del dólar de PWM DC/DC. El primer convertidor se utiliza para generar un voltaje de salida fijo de 3.3V. El segundo convertidor se utiliza para generar un voltaje de salida ajustable. Ambos convertidores ofrecen los interruptores internos bajos de RDSON (0.16Ω) para la eficacia máxima. La frecuencia de funcionamiento se puede ajustar dondequiera entre 300kHz y 600kHz permitiendo el uso de pequeños componentes externos. Los pernos externos del suave-principio para cada uno permiten al usuario adaptar los tiempos del suave-principio a un uso específico.
Cada convertidor se puede también cerrar independientemente con su propio perno del cierre. El LM2717 está disponible en un paquete de la ventaja TSSOP del perfil bajo 24 asegurando a un perfil bajo la solución total.
Usos:
n fijó el convertidor con un 2.2A, 0.16Ω, interruptor interno del dólar de la salida 3.3V
convertidor ajustable con un 3.2A, 0.16Ω, interruptor interno del dólar de n
gama de voltaje de entrada de funcionamiento de n de 4V a 20V
n entró la protección del undervoltage
n 300kHz a la frecuencia de funcionamiento ajustable del perno 600kHz
n sobre la protección de la temperatura
pequeño 24-Lead TSSOP paquete de n
Especificaciones:
| Fichas técnicas | LM2717 |

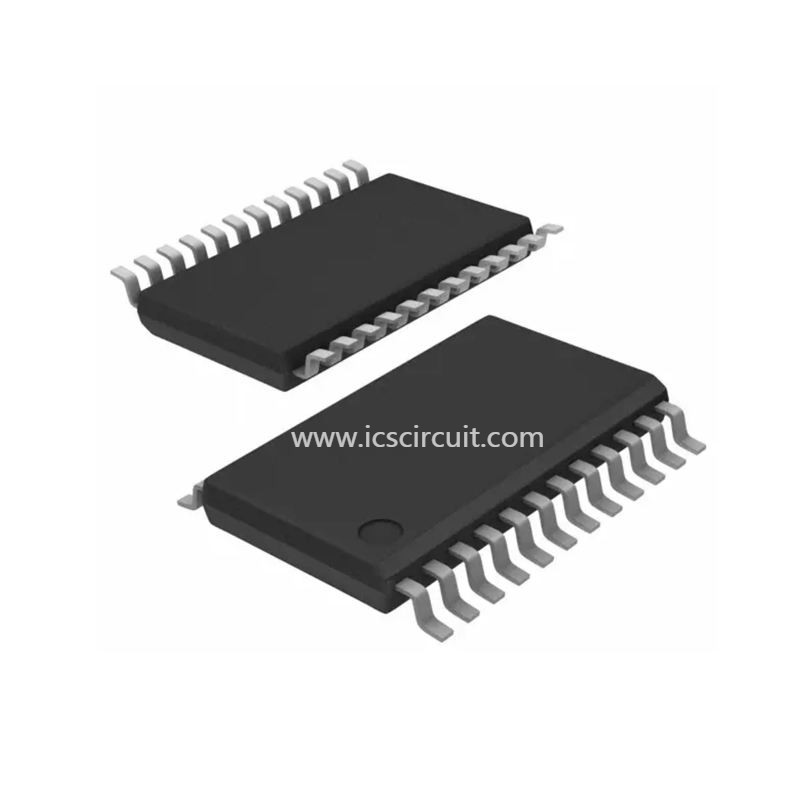

| Fotos del producto | 24-TSSOP, SOT355-1 |
| Recursos del diseño | Ahora cree su diseño del poder con el diseñador del WEBENCH® del TI |
| Paquete estándar | 61 |
| Categoría | Circuitos integrados (ICs) |
| Familia | PMIC - Reguladores de voltaje - recortes reguladores de DC DC |
| Serie | - |
| Empaquetado | Tubo |
| Tipo | Descender (dólar) |
| Tipo de la salida | Ajustable |
| Número de salidas | 2 |
| Voltaje - salida | Ajuste en 1.258V |
| Voltaje - entrada | 4 V ~ 20 V |
| Tipo de PWM | Modo actual |
| Frecuencia - transferencia | 300kHz ~ 600kHz |
| Actual - salida | 2.2A, 3.2A |
| Rectificador síncrono | No |
| Temperatura de funcionamiento | -40°C ~ 125°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 24-TSSOP (0,173", anchura de 4.40m m) |
| Paquete del dispositivo del proveedor | 24-TSSOP |
| Página del catálogo | 1013 (PDF CN081) |
| Para el uso con | LM2717MT-ADJEV-ND - EVALUACIÓN LM2717MT-ADJ DEL TABLERO |
| Otros nombres | *LM2717MT/NOPB *LM2717MTNOPB LM2717MTNOPB LM2717MTNOPB-ND |
