LM3478MM - SEMICONDUCTOR NACIONAL - REGULADOR DEL CANAL N DE LA EFICACIA ALTA LOW-SIDE PARA EL RECORTE REGULADOR
| Alta luz: |
circuito llevado poder del conductor,conductor llevado off-line ic |
||
|---|---|---|---|
Detalle rápido:
Regulador del canal N del Bajo-lado de la eficacia alta para el recorte regulador
Descripción:
El LM3478 es un recorte regulador versátil del Bajo-lado N-FET
regulador. Es conveniente para el uso en requerir de las topologías
FET bajo del lado, tal como alza, tiempo de retorno, SEPIC, etc. Por otra parte,
el LM3478 se puede actuar en la transferencia extremadamente alta
frecuencia para reducir el tamaño total de la solución.
la frecuencia que cambia de LM3478 se puede ajustar a cualquier valor
entre 100kHz y 1MHz usando un solo resistor externo.
El control actual del modo proporciona ancho de banda superior y
respuesta transitoria, además de la limitación actual del ciclo-por-ciclo.
La corriente de salida se puede programar con un solo externo
resistor.
El LM3478 ha construido en características tales como cierre termal,
protección del cortocircuito, sobre la protección del voltaje, el poder del etc.
el modo de ahorro del cierre reduce la fuente total actual a
5μA y permite la secuencia de la fuente de alimentación. Suave-principio interno
límites la avalancha actual en el arranque.
Usos:
- Sistemas eléctricos distribuidos
- Cargadores de batería
- Fuentes de alimentación off-line
- Fuentes de alimentación de las telecomunicaciones
- Sistemas eléctricos automotrices
Especificaciones:
| Fichas técnicas | LM3478 |

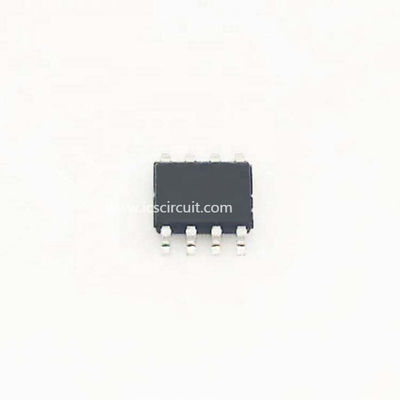

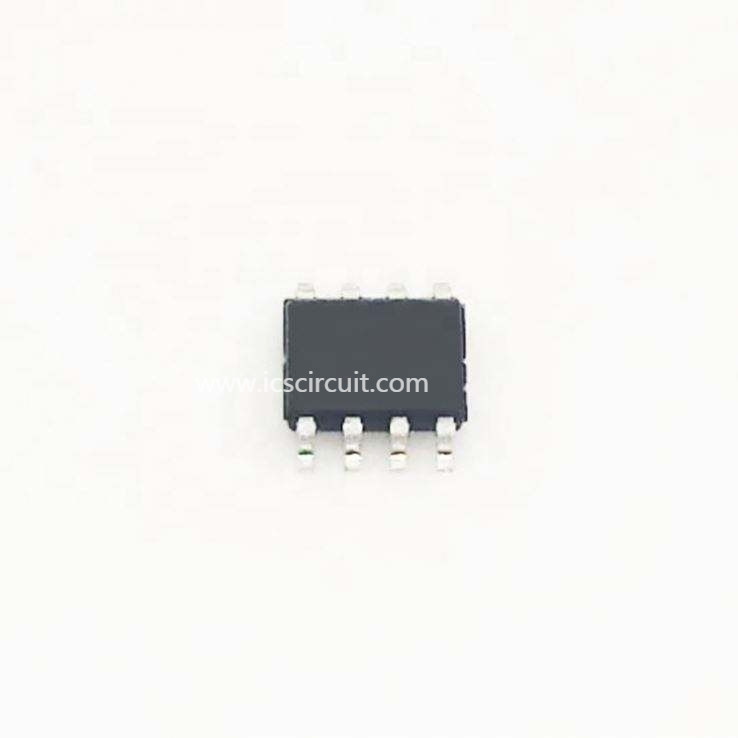

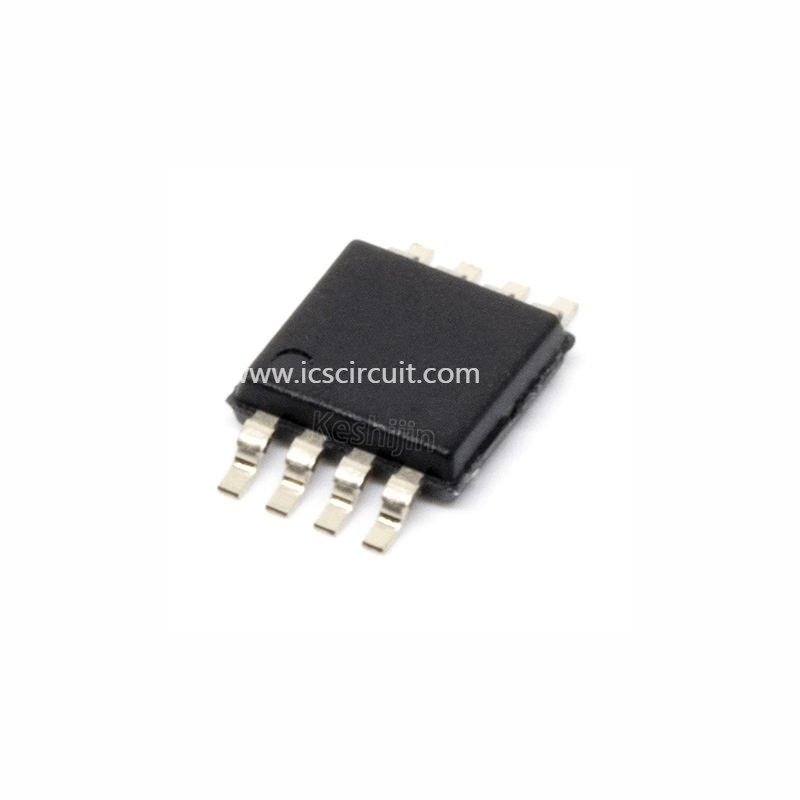

| Fotos del producto | 8-MSOP |
| Recursos del diseño | Ahora cree su diseño del poder con el diseñador del WEBENCH® del TI |
| Paquete estándar | 1 |
| Categoría | Circuitos integrados (ICs) |
| Familia | PMIC - Reguladores de voltaje - reguladores de transferencia de DC DC |
| Serie | - |
| Empaquetado | Digi-Reel® |
| Tipo de PWM | Modo actual |
| Número de salidas | 1 |
| Frecuencia - máxima | 1MHz |
| Ciclo de trabajo | 100% |
| Voltaje - fuente | 2,97 V ~ 40 V |
| Dólar | No |
| Alza | Sí |
| Tiempo de retorno | Sí |
| Inversión | No |
| Doblador | No |
| Divisor | No |
| Cuk | No |
| Aislado | No |
| Temperatura de funcionamiento | -40°C ~ 125°C |
| Paquete/caso | 8-TSSOP, 8-MSOP (0,118", anchura de 3.00m m) |
| Para el uso con | LM3478EVAL/NOPB-ND - TABLERO DE EVAL PARA LM3478 LM3478EVAL-ND - EVALUACIÓN LM3478 DEL TABLERO |
| Otros nombres | LM3478MM/NOPBDKR |
