REF5030IDGKT - TEXAS INSTRUMENTS - DE POCO RUIDO, DERIVA BAJA MISMA, REFERENCIA DE VOLTAJE DE PRECISIÓN
| Alta luz: |
circuito llevado poder del conductor,conductor llevado ic de la matriz |
||
|---|---|---|---|
Detalle rápido:
Deriva de poco ruido, muy baja, REFERENCIA de VOLTAJE de precisión
Descripción:
El REF50xx es una familia de poco ruido, bajo-deriva, referencias de voltaje de precisión muy alta. Estas referencias son capaces del hundimiento y de la compra de componentes, y son muy robustas con respecto a cambios de la línea y de carga.
Deriva excelente de la temperatura (3ppm/°C) y la alta exactitud (0,05%) se alcanza usando técnicas de diseño propietarias. Estas características, combinadas con ruido muy-bajo hacen el ideal de la familia de REF50xx para el uso
Sistemas de adquisición de datos de alta precisión de PP/Vin. disponible en ambas versiones de alto grado del standardand. Se ofrecen en los paquetes MSOP- 8(3) y SO-8, y se especifican – de 40°C a +125°C.
Usos:
• DERIVA DE LA BAJA TEMPERATURA:
• ALTA EXACTITUD:
– De alto grado: 0,05% (máximo)
• DE POCO RUIDO: 3µV
• CORRIENTE DE ALTO RENDIMIENTO: ±10mA
• GAMA DE TEMPERATURAS: – 40°C a +125°C
Especificaciones:
| Fichas técnicas | REF5020,25,30,40,45,50 Guía de la cadena de la señal analógica |

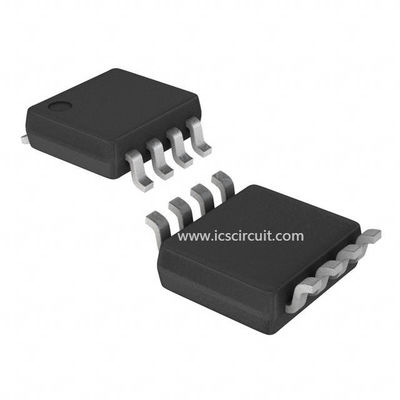

| Fotos del producto | 8-MSOP |
| Módulos de entrenamiento de producto | Selección de referencias del voltaje |
| Paquete estándar | 1 |
| Categoría | Circuitos integrados (ICs) |
| Familia | PMIC - Referencia del voltaje |
| Serie | - |
| Empaquetado | Corte la cinta (los CT) |
| Tipo de referencia | Serie, precisión |
| Voltaje - salida | 3V |
| Tolerancia | el ±0.05% |
| Coeficiente de temperatura | 3ppm/°C |
| Voltaje - entrada | 3,2 V ~ 18 V |
| Número de canales | 1 |
| Actual - cátodo | - |
| Actual - quieto | 1mA |
| Actual - salida | 10mA |
| Temperatura de funcionamiento | -40°C ~ 125°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 8-TSSOP, 8-MSOP (0,118", anchura de 3.00m m) |
| Paquete del dispositivo del proveedor | 8-VSSOP |
| Otros nombres | 296-24501-1 |
