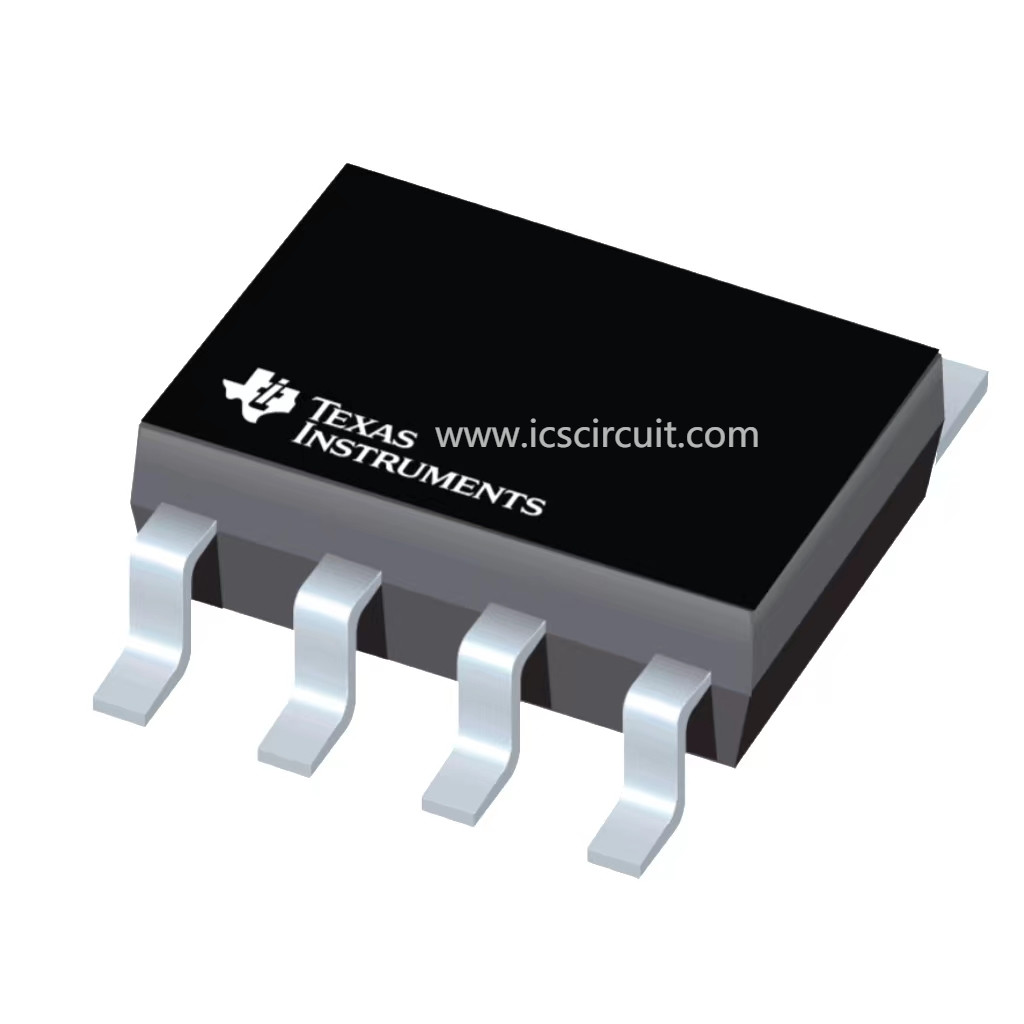

COMPONENTES ELECTRÓNICOS DE LOS MÓDULOS DE LA NUEVA Y ORIGINAL DEL CIRCUITO INTEGRADO DEL CHIP CI MEMORIA DE SN65HVDA100QDRQ1
El dispositivo SN65HVDA100-Q1 es un interfaz físico local de la red de la interconexión (LIN), que integra el transmisor-receptor serial con la atención y características de protección. El autobús de LIN es un autobús bidireccional de un solo hilo usado típicamente para las redes de poca velocidad del en-vehículo usando tarifas de datos a partir de 2,4 Kbps a 20 Kbps. La secuencia de datos de salida del protocolo de LIN en TXD es convertida por el SN65HVDA100-Q1 en la señal del autobús de LIN a través de un conductor onda-que forma actual-limitado según lo resumido por LIN Physical Layer Specification y el ISO 17987. El receptor convierte la secuencia de datos del autobús de LIN y hace salir la secuencia de datos con RXD. El autobús de LIN tiene dos estados: estado dominante (voltaje cerca de la tierra) y estado recesivo (voltaje cerca de la batería). En el estado recesivo, el autobús de LIN es tirado arriba por el resistor pullup interno (kΩ 30) y el diodo de la serie, tan ningunos componentes pullup externos se requiere para los usos del respondedor. Los usos del comandante requieren un resistor pullup externo (1 kΩ) más un diodo de la serie por la especificación de LIN.
