circuito integrado de IC Bipolar E-L6219DS013TR del conductor del motor de pasos 750ma

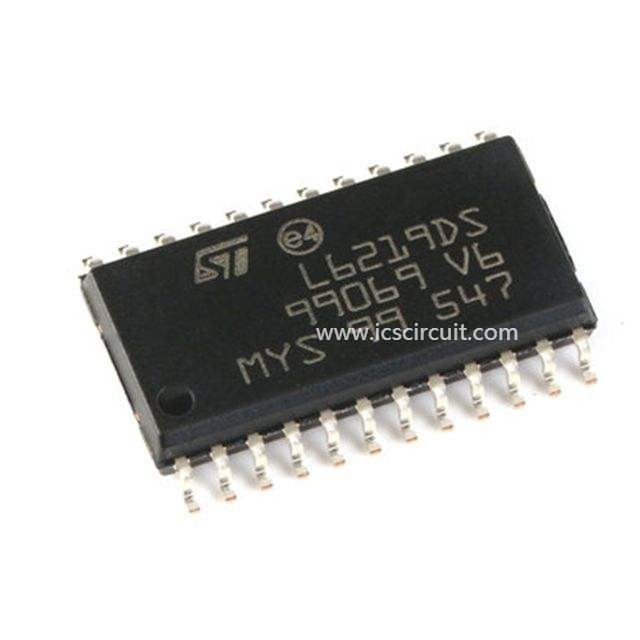

Chip CI bipolar de pasos del conductor del motor de L6219DS013TR en el paquete SOIC24

Características
Capaz de conducir ambas bobinas del motor de pasos bipolar
Corriente de salida hasta 750 mA cada bobina
Gama ancha del voltaje: 10 V a 46 V
Mitad-paso, lleno-paso y modo microstepping
Diodos incorporados de la protección
Control actual interno de PWM
Voltaje de saturación bajo de la salida
Diseñado para el voltaje de fuente inestabilizado del motor
Cierre termal interno

Descripción
El L6219 es los circuitos integrados monolíticos bipolares previstos para controlar y para conducir ambos enrrollamiento de un motor de pasos bipolar o bidireccional controla dos motores de DC. Los L6219 con algunos componentes externos forman un control total y un circuito de impulsión para LS-TTL o el sistema controlado por microprocesador del motor de pasos. La etapa del poder es un puente lleno dual capaz de sostener 46V y de incluir cuatro diodos para la recirculación actual.
Una protección cruzada de la conducción se proporciona para evitar la conducción cruzada simultánea durante cambiar la dirección actual. Una pulso-anchura-modulación interna (PWM) controla la corriente de salida a 750 mA con el inicio máximo actual hasta 1 A. que la amplia gama del control actual a partir de 750 mA (cada puente) se permite mediante dos entradas de la lógica y una referencia externa del voltaje. Una entrada de la fase a cada puente determina la dirección actual de la carga. Un conjunto de circuitos de la protección termal inhabilita las salidas si la temperatura del microprocesador excede límites de funcionamiento seguros.

Fabricante	STMicroelectronics
Serie	-

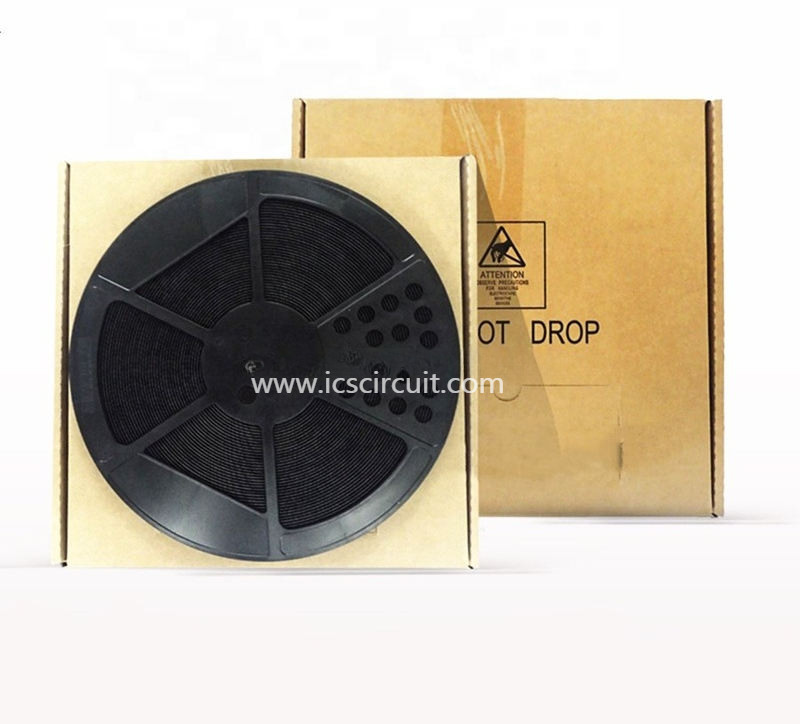

Empaquetado	Cinta y carrete (TR)
Situación de la parte	Activo
Tipo del motor - de pasos	Bipolar
Tipo del motor - CA, DC	DC cepillado
Función	Conductor - completo etapa integrada, del control y del poder
Configuración de salida	Medio puente (4)
Interfaz	Paralelo
Tecnología	-
Resolución del paso	1, el 1/2
Usos	Fines generales
Actual - salida	750mA
Voltaje - fuente	4,75 V ~ 5,25 V
Voltaje - carga	10 V ~ 46 V
Temperatura de funcionamiento	-20°C ~ 150°C (TJ)
Montaje del tipo	Soporte superficial
Paquete/caso	24-SOIC (0,295", anchura de 7.50m m)
Paquete del dispositivo del proveedor	24-SO
