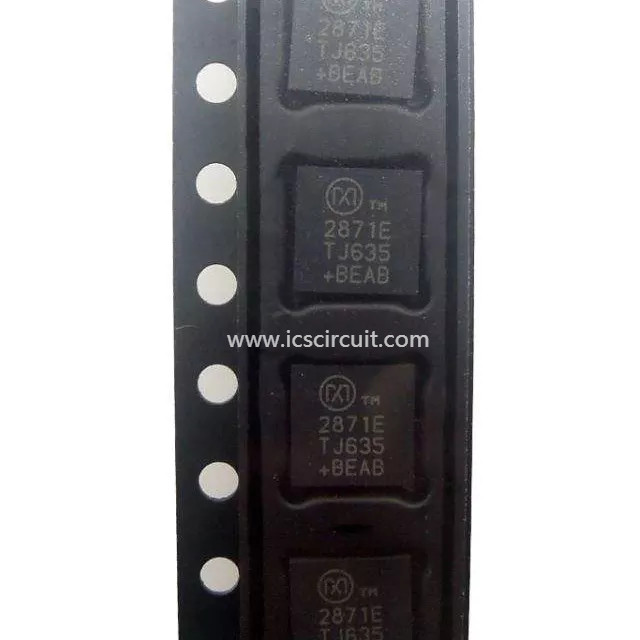

Pll basó el sintetizador IC Chip MAX 2871ETJ+ de la frecuencia con Vcos integrado

El punto bajo de MAX2871ETJ+ normalizó el ruido Inband de la fase del SINTETIZADOR IC de -230dBc/Hz

Descripción general

El MAX2871 es un lazo sincronizado en fase de la ultra-banda ancha (PLL) con los osciladores integrados del control del voltaje (VCOs) capaces del funcionamiento en número entero-n y modos fraccionarios-n. Cuando está combinado con un oscilador de la referencia externa y un filtro de lazo, el MAX2871 es un sintetizador de alto rendimiento de la frecuencia capaz de sintetizar frecuencias de 23.5MHz a 6.0GHz mientras que mantiene ruido superior de la fase y funcionamiento falso. La gama de frecuencia ultra-ancha se alcanza con la ayuda de VCOs integrado múltiple que cubre 3000MHz a 6000MHz, y de los divisores de la salida que se extienden de 1 a 128. El dispositivo también proporciona los conductores duales de la salida diferenciada, que se pueden programar independientemente entregar -1dBm al diferencial de +8dBm de potencia de salida. Ambas salidas se pueden acallar por el software o el control de hardware. El MAX2871 es controlado por una interfaz en serie de 3 alambres y es compatible con lógica de control 1.8V. El dispositivo está disponible en paquete del perno TQFN sin plomo, RoHS-obediente, 5m m x 5m m, 32, y actúa sobre un -40°C extendido a la gama de temperaturas de +85°C. El MAX2871 tiene una característica mejorada fijada y mejorar ruido total de la fase y es completamente perno y software compatibles con el MAX2870.

Fabricante	Maxim Integrated
Serie	-
Empaquetado	Tubo
Situación de la parte	Activo
Función	Fraccionario, sintetizador VCO del número entero-n
Frecuencia	23.5MHz ~ 6GHz
Tipo del RF	Fines generales
Cualidades secundarias	-
Paquete/caso	32-WFQFN expuso el cojín
Paquete del dispositivo del proveedor	32-TQFN (5x5)
