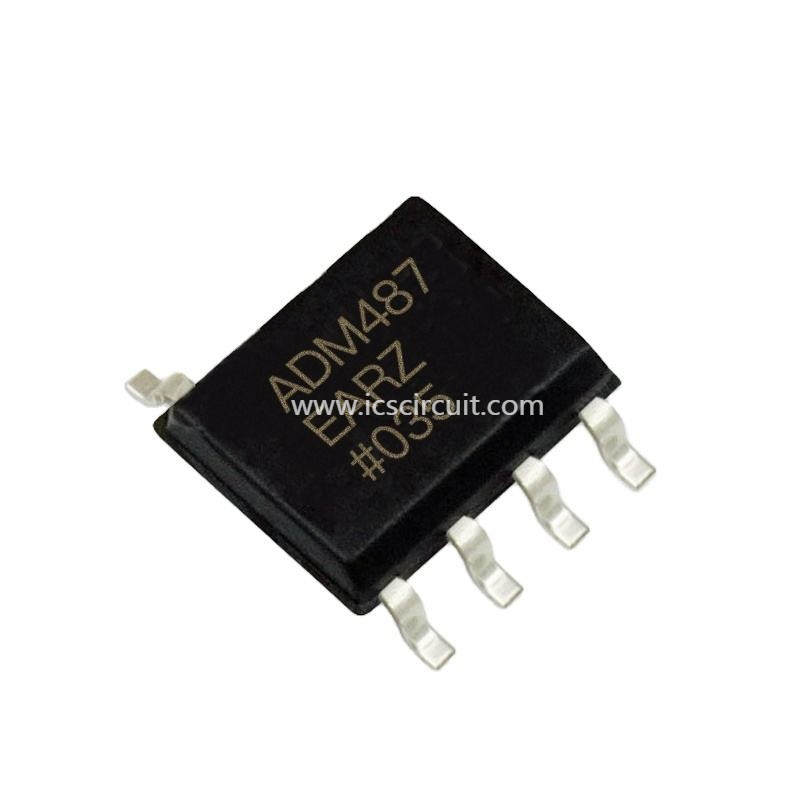

El circuito del transmisor-receptor 485/Rs422 de Chip Rs integró ADM487EARZ-REEL7

Transmisor-receptor medio RS422, RS485 8-SOIC del chip CI 1/1 del circuito integrado ADM487EARZ-REEL7

Fabricante	Analog Devices Inc.
Serie	-
Empaquetado	Cinta y carrete (TR)
Situación de la parte	Activo
Tipo	Transmisor-receptor
Protocolo	RS422, RS485
Número de conductores/de receptores	1/1
Duplex	Mitad
Histéresis del receptor	70mV
Tarifa de datos	250kbps
Voltaje - fuente	4,75 V ~ 5,25 V
Temperatura de funcionamiento	-40°C ~ 85°C
Montaje del tipo	Soporte superficial
Paquete/caso	8-SOIC (0,154", anchura de 3.90m m)
Paquete del dispositivo del proveedor	8-SOIC
Número de parte bajo	ADM487E

CARACTERÍSTICAS
Protección obediente de TIA/EIA RS-485/RS-422 ESD en las tarifas de datos del modelo del cuerpo humano de los pernos ±15 kilovoltio de la entrada-salida RS-485 (HBM) ADM487E: 250 Kbps ADM485E/ADM1487E: 2,5 tarifas de ciénaga reducidas semidúplexes de Mbps para la gama baja de la entrada del Común-modo de la EMI: Los paquetes ADM487EW del cierre la termal de V de −7 V a +12 y de la ventaja SOIC de la protección 8 del cortocircuito calificaron para los usos automotrices

USOS
Instrumentación industrial medidora de los sistemas de seguridad de telecomunicaciones del control de los sistemas de iluminación de la energía/del poder


Los ADM485E/ADM487E/ADM1487E son 5 V, transmisores-receptores de datos de la energía baja con la protección de ±15 kilovoltio ESD conveniente para la comunicación semidúplex sobre líneas de transmisión de múltiples puntos del autobús. Se diseñan para la transmisión de datos equilibrada y cumplen con los estándares RS-485 y RS-422 de la asociación de la industria de la telecomunicación/de la asociación de las industrias de electrónica (TIA/EIA). Los ADM487E y los ADM1487E tienen una impedancia de entrada del receptor de la carga de unidad de 1/4 que permita hasta 128 transmisores-receptores en un autobús, mientras que el ADM485E permite hasta 32 transmisores-receptores en un autobús. Porque solamente un conductor se permite en cualquier momento, la salida de un conductor discapacitado o del poder-abajo tres-se indica para evitar sobrecargar el autobús.

Las salidas del conductor son tarifa de ciénaga limitada para reducir los errores de la EMI y de datos causados por reflexiones de los autobuses incorrectamente terminados. La disipación de poder excesiva causada el argumento del autobús o poniendo en cortocircuito de la salida se previene con un circuito termal del cierre. Las piezas se especifican completamente sobre las gamas de temperaturas industriales y están disponibles en 8 paquetes de la ventaja SOIC.
