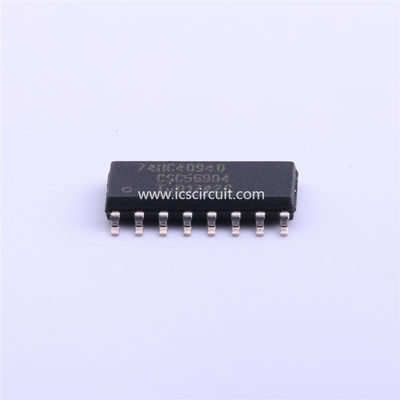

Chip CI 74HC4094D 653 del registro del autobús de la etapa de IC Chip 8 del regulador del Cmos

74HC4094D, 653 chip CI del registro del autobús de la cambio-y-tienda de 8 etapas

DESCRIPCIÓN GENERAL

Los 74HC/HCT4094 son dispositivos de alta velocidad de la Si-puerta Cmos y son perno compatible con el “4094" de la serie “4000B”. Se especifican de acuerdo con no. estándar 7A de JEDEC. Los 74HC/HCT4094 son 8 registros de cambio seriales de la etapa que tienen un cierre del almacenamiento asociado a cada etapa para los datos del efecto estroboscópico de la entrada serial (d) al paralelo protegida 3 salidas del estado (QP0 a QP7). Las salidas paralelas se pueden conectar directamente con las líneas de autobús comunes. Los datos se desplazan en las transiciones del reloj positivo-que van (CP). Los datos en cada etapa del registro de cambio se transfieren al registro de almacenamiento cuando la entrada del estroboscópico (STR) es ALTA. Los datos en el registro de almacenamiento aparecen en las salidas siempre que la salida permita la señal de la entrada (OE) sea ALTA. Dos salidas seriales (QS1 y QS2) están disponibles para conectar en cascada vario “4094" los dispositivos. Los datos están disponibles en QS1 en los bordes de reloj positivo-que van permitir la operación de alta velocidad en los sistemas conectados en cascada en los cuales el tiempo de subida del reloj es rápido. La misma información serial está disponible en QS2 en el borde de reloj negativo-que va siguiente y está para conectar en cascada “4094" los dispositivos cuando el tiempo de subida del reloj es lento.

USOS

• conversión de datos Serial-a-paralela

• Registro que se sostiene teledirigido
