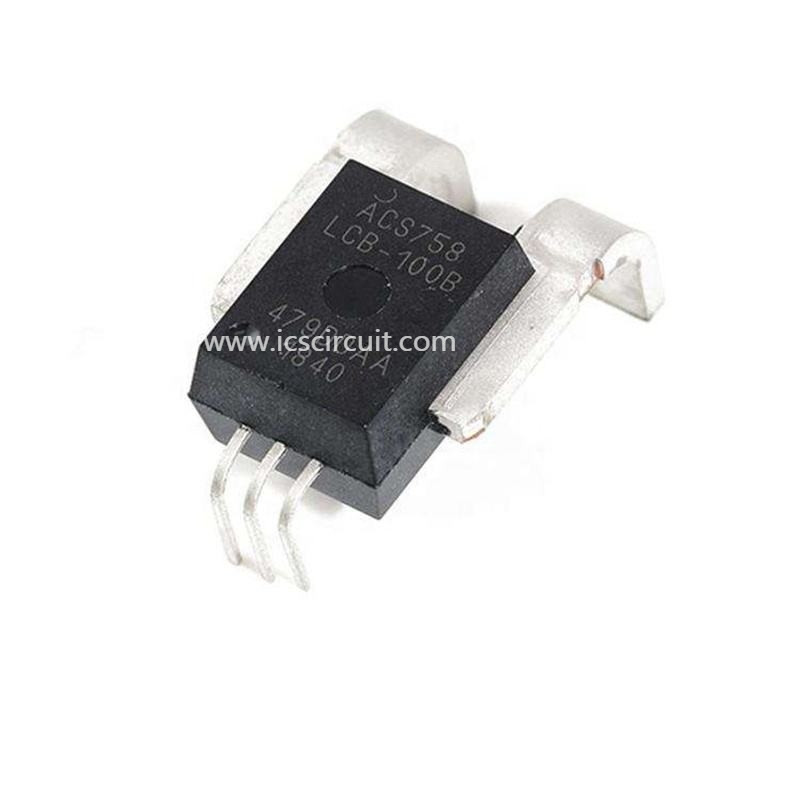

pasillo actual ACS758LCB-100B-PFF-T del sensor de IC Chip 100A del regulador 120kHz

Tipo ACTUAL del chip CI AC/DC de PASILLO del SENSOR de ACS758LCB-100B-PFF-T 100A

Características y ventajas

▪funcionamiento Industria-principal del ruido con técnicas de diseño propietarias del amplificador y del filtro

▪El escudo integrado reduce grandemente el acoplamiento capacitivo del conductor actual para morir debido a las altas señales de dV/dt, y previene la deriva compensada en el alto-lado, usos de alto voltaje

▪Mejora del error de salida total a través del ajuste del aumento y de la compensación sobre temperatura

▪Tamaño del pequeño paquete, con capacidad del fácil montaje

▪Pasillo monolítico IC para la alta confiabilidad

▪Apagón ultrabajo: resistencia interna del conductor de 100 μΩ

▪El aislamiento galvánico permite el uso en económico, detección actual del alto-lado en sistemas de alto voltaje

▪3,0 a 5,5 V, sola operación de la fuente

▪ancho de banda típico de 120 kilociclos

▪tiempo de subida de la salida de 3 μs en respuesta a corriente de entrada de paso

▪Voltaje de salida proporcional a las corrientes de la CA o de DC

▪Fábrica-arreglado para la exactitud

▪Extremadamente voltaje compensado de la salida del establo

▪Casi cero histéresis magnética

Descripción

La familia de Allegro® ACS758 del sensor actual ICs proporciona las soluciones económicas y exactas para la detección actual de la CA o de DC. Los usos típicos incluyen control de motor, detección y gestión de la carga, fuente de alimentación y control del convertidor de DC-a-DC, control del inversor, y detección de falta de la sobreintensidad de corriente. El dispositivo consiste en una precisión, circuito linear de Pasillo de la bajo-compensación con una trayectoria de cobre de la conducción situada cerca del dado. Actual aplicada atravesando esta trayectoria de cobre de la conducción genera un campo magnético que los convertidos de Pasillo IC en un voltaje proporcional. La exactitud del dispositivo se optimiza con la gran proximidad de la señal magnética al transductor de Pasillo. Un voltaje de salida exacto, proporcional es proporcionado por la bajo-compensación, interruptor-estabilizó a BiCMOS Pasillo IC, que se programa para la exactitud en la fábrica.

Fabricante	Microsistemas allegro, LLC
Serie	Automotriz, AEC-Q100
Empaquetado	Tubo
Situación de la parte	No para los nuevos diseños
Para medir	AC/DC
Tipo del sensor	Hall Effect, lazo abierto
Actual - detectando	100A
Número de canales	1
Salida	Radiométrico, voltaje
Sensibilidad	20mV/A
Frecuencia	DC ~ 120kHz
Linearidades	el ±1.25%
Exactitud	el ±2.4%
Voltaje - fuente	3 V ~ 5,5 V
Tiempo de respuesta	4µs
Actual - fuente (máxima)	13.5mA
Temperatura de funcionamiento	-40°C ~ 150°C
Polarización	Bidireccional
Montaje del tipo	A través del agujero
Paquete/caso	Ventajas formadas 5-CB, PFF
